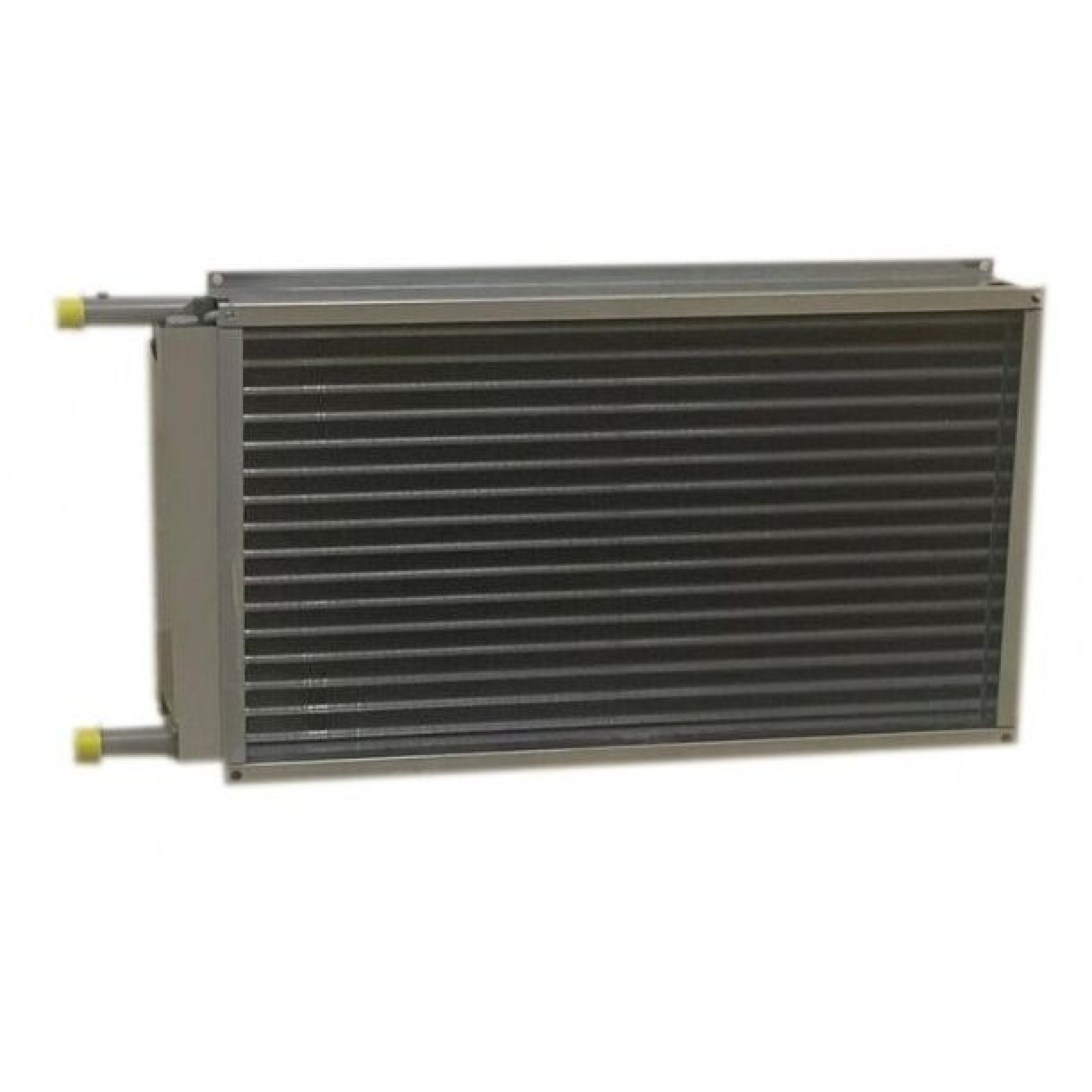

Airone ВОП 50-25/3 Водяной канальный нагреватель для прямоугольных каналов

Теплообменник состоит из одного или более рядов медных трубок с внешним диаметром 12 мм, оребрённых теплообменными элементами в виде гофрированных пластин из алюминиевой фольги толщиной 0,12…0,25 мм. Трубки объединены в группы, концы которых впаяны в коллекторы из стальных или медных труб, через которые осуществляется вход и выход теплоносителя или хладагента.

Для соединения с внешней системой на коллекторах имеются специальные патрубки, обеспечивающие сварное, резьбовое или фланцевое соединение.

По согласованию с потребителем теплообменники изготавливаются с размерами фронтального сечения от 200×100 (мм) до 3000×2000 (мм).

Нагрев или охлаждение воздуха происходит при его прохождении через теплообменник в процессе взаимодействия с медными трубками и алюминиевыми пластинами.

Конструкция водяных теплообменников позволяет обеспечить как прямоточную (направление движения воздуха и энергоносителя совпадают), так и противоточную (направление движения воздуха и энергоносителя противоположны) схемы подключения воды.

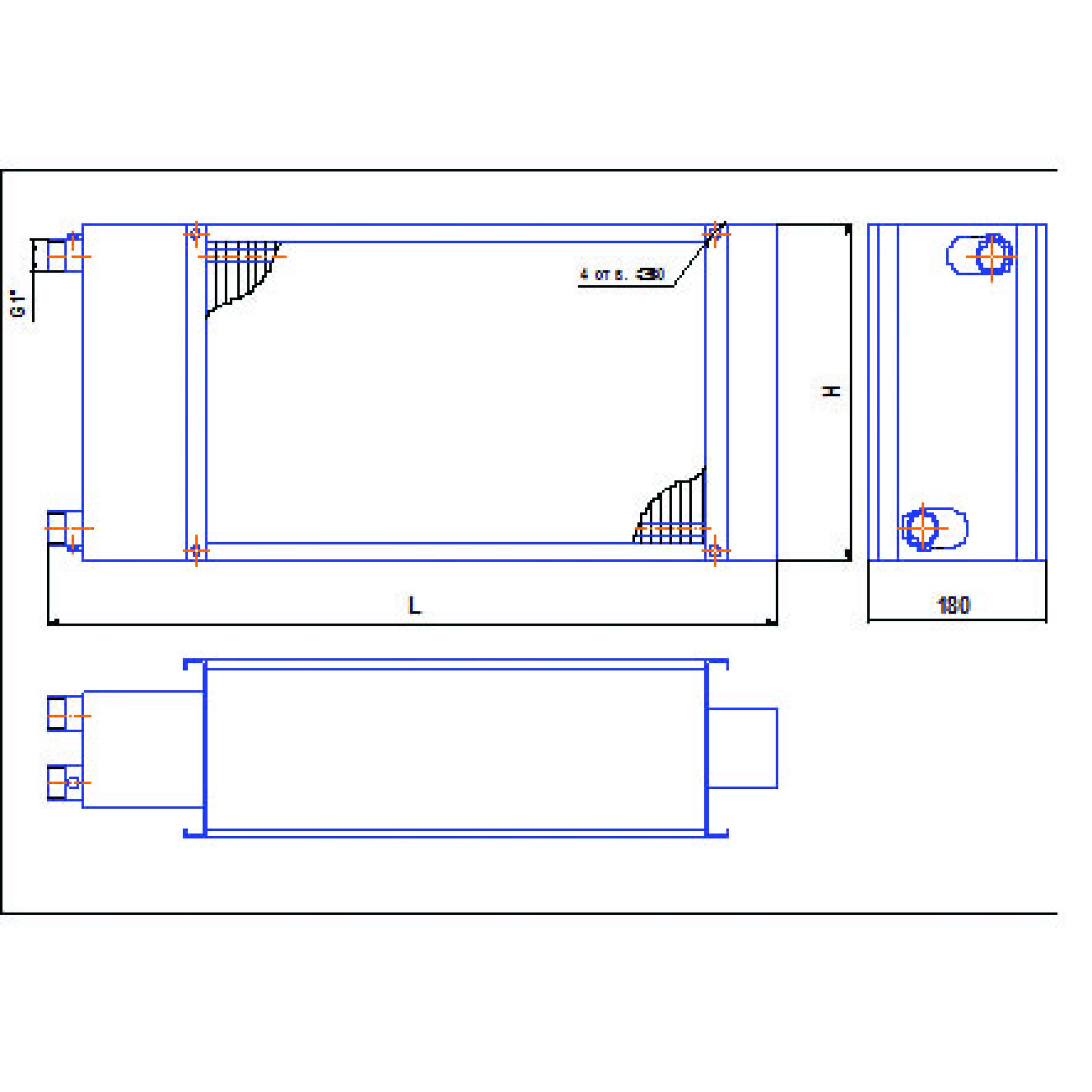

Типоразмеры фронтальных сечений ВОП соответствуют сечениям существующих воздуховодов. Присоединительные размеры соответствуют присоединительным размерам элементов канальной вентиляции (канальные вентиляторы, канальные электронагреватели, канальные шумоглушители и т.д.), что позволяет применять их для встраивания в существующие системы вентиляции или для замены импортных канальных воздухонагревателей.

Подгруппы:

— двухрядные теплообменники для прямоугольных воздуховодов с шагом ламелей 2,2 мм — используются для нагрева воздуха в системах вентиляции.

— трехрядные теплообменники для прямоугольных воздуховодов с шагом ламелей 1,8 мм — используются в качестве воздухонагревателей в системах вентиляции, а также как теплообменники для воздушных завес.
