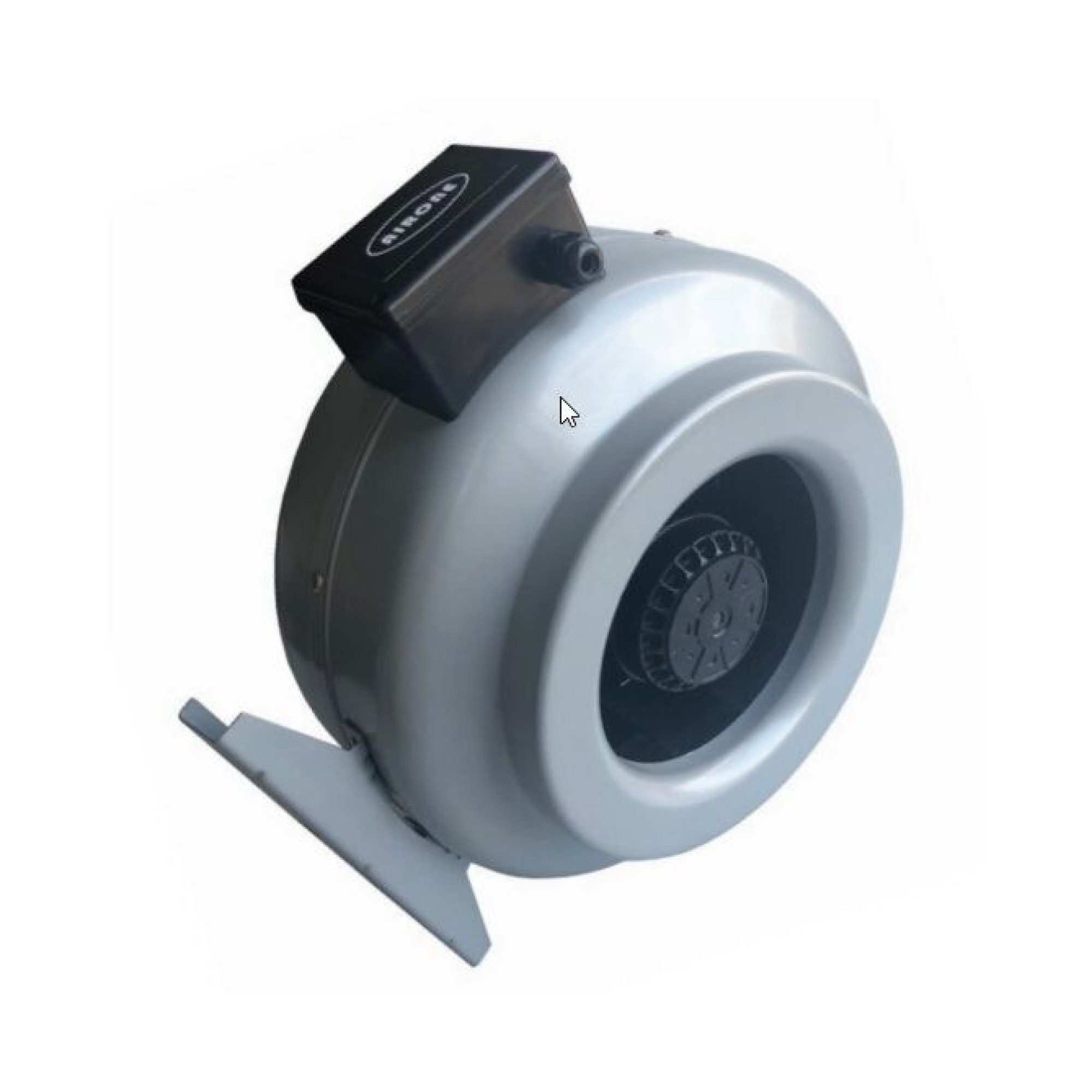

ВКК-125 Круглый канальный вентилятор (390 m³/h)

Вентиляторы канальные круглые (ВКК) применяются в системах приточно-вытяжной вентиляции промышленных и общественных зданий. Они компактны и легко монтируются в любом положении.
Вентиляторы канальные круглые предназначены для перемещения невзрывоопасного газа с температурой  от – 40 °С до + 60 °С, содержащего твердые примеси не более 100 мг/м3, не содержащего липких веществ и волокнистых материалов, в условиях умеренного климата 2-й категории размещения по ГОСТ 15150-69.

Скорость вентиляторов можно регулировать с помощью бесступенчатого симисторного регулятора скорости или трансформаторного регулятора скорости.

Типоразмеры вентиляторов ВКК диаметр: 100, 125, 160, 200, 250, 315.

Корпус изготовлен из листовой стали с последующей окраской. Для увеличения герметичности корпуса его части его части имеют специальные отбортовки. Корпус имеет минимальную длину фланцев 23 мм до 28 мм для правильного крепления к воздуховодам.

Используются двигатели с внешним ротором с рабочим колесом с назад загнутыми лопатками, со встроенными термоконтактами.

Вентиляторы устанавливаются непосредственно в воздуховодах круглого сечения. Допускается монтаж под любым углом относительно оси вентилятора. В комплекте поставляется монтажный кронштейн для быстрого и удобного монтажа вентилятора на стену или потолок.

Применение

Вентиляторы канальные круглые (ВКК) применяются в системах приточно-вытяжной вентиляции промышленных и общественных зданий.

Диаграммы

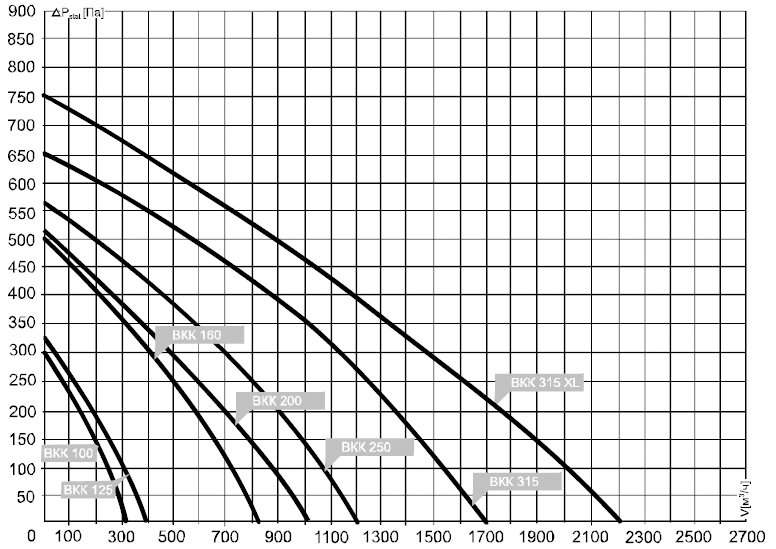

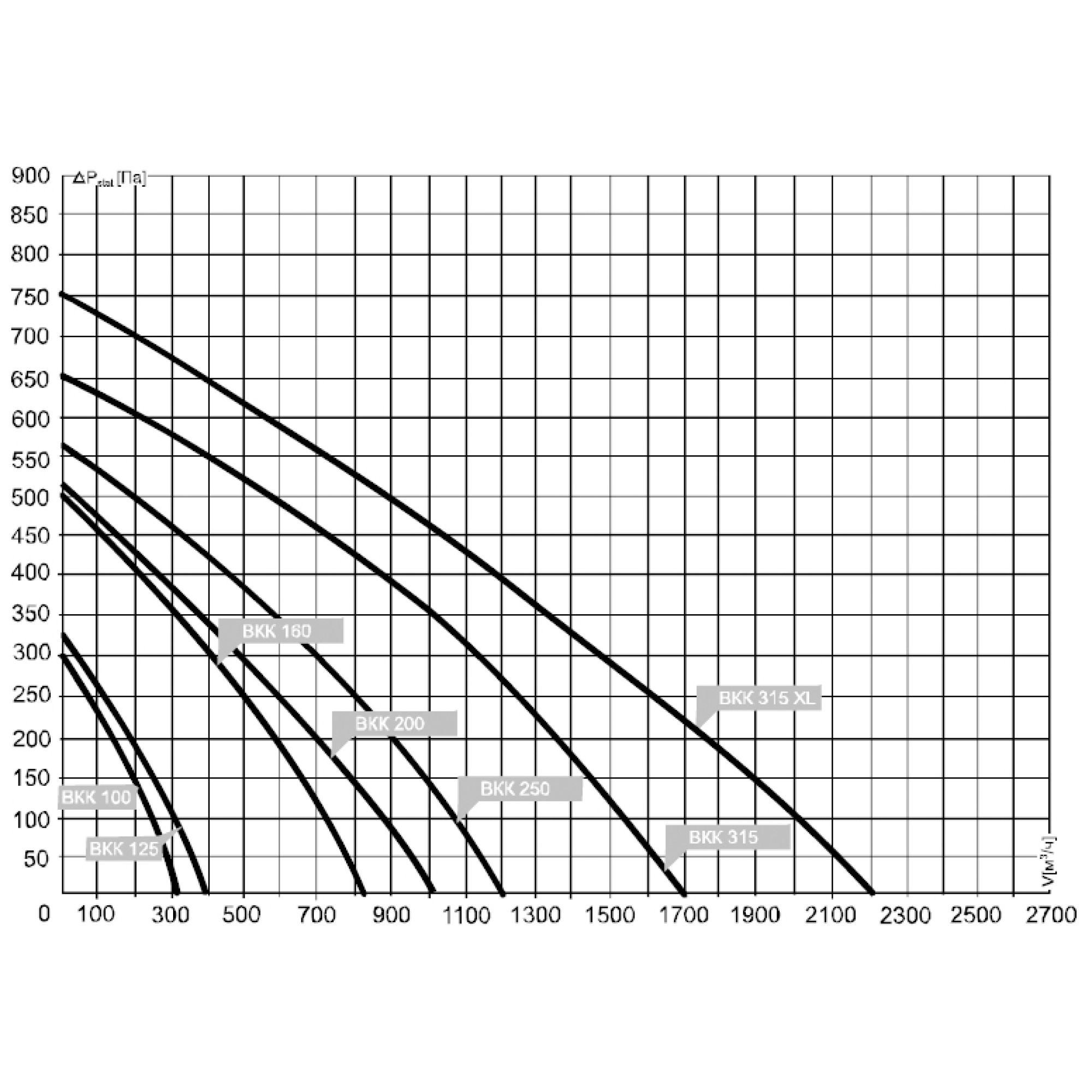

Графики падения давления ВКК

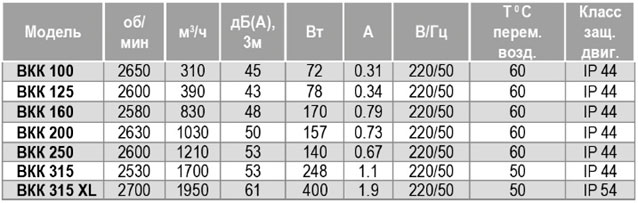

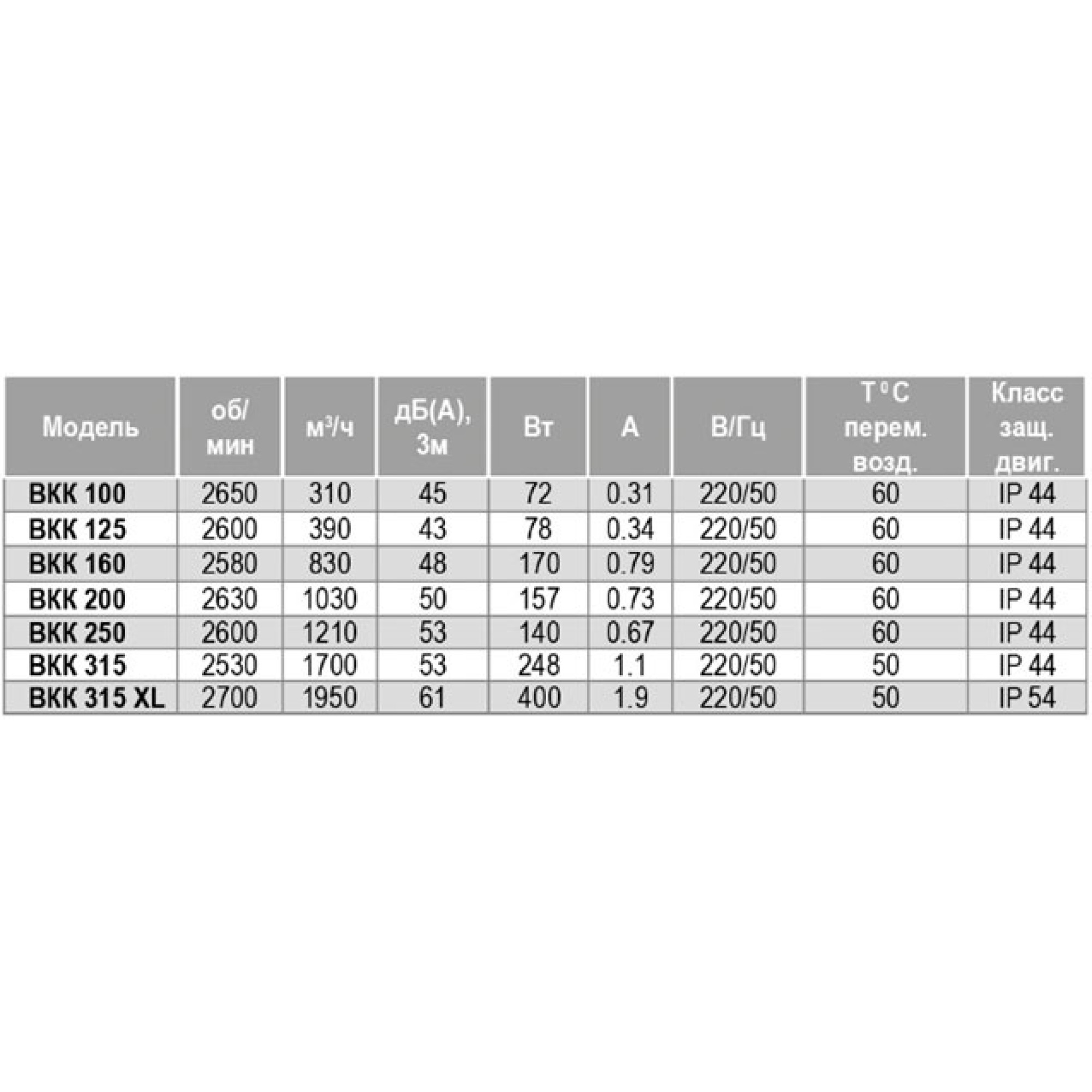

Таблица технических характеристик вентилятора ВКК

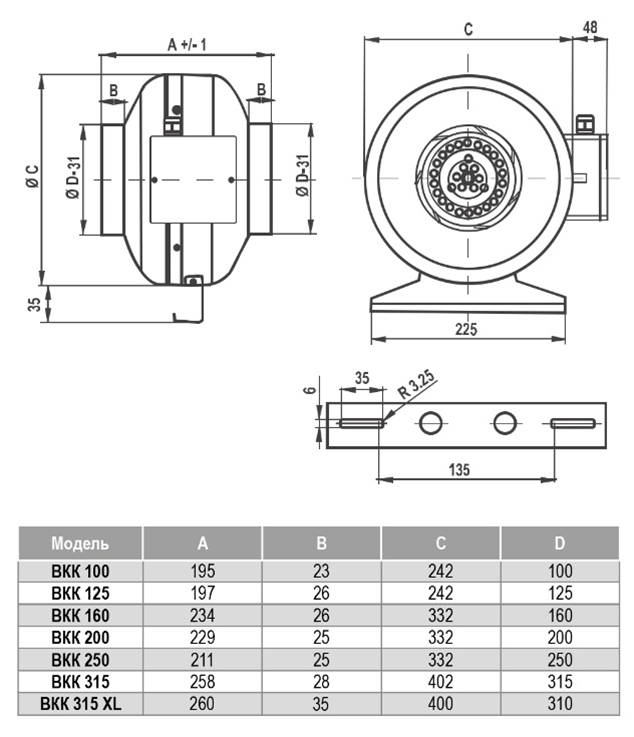

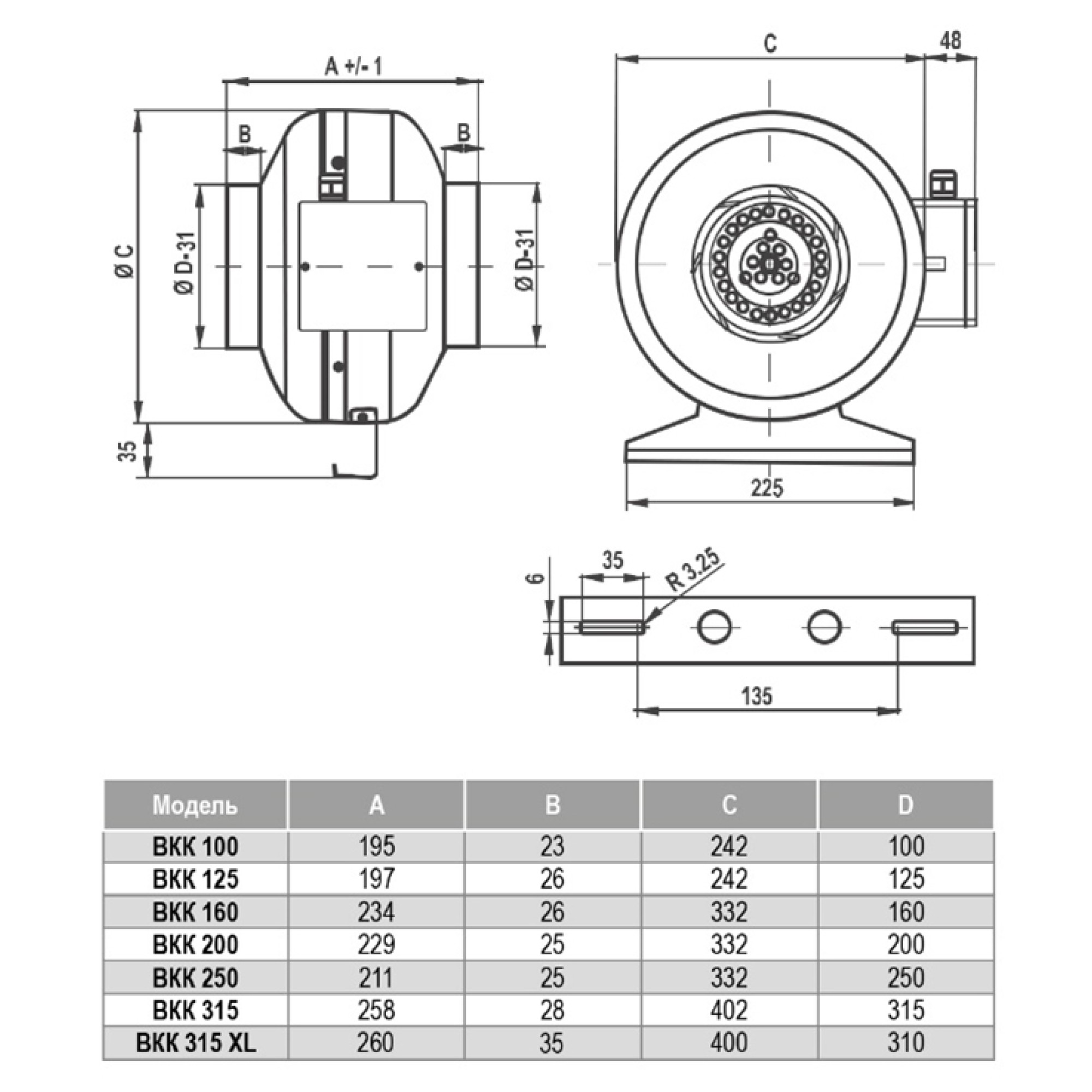

Размеры

Схемы

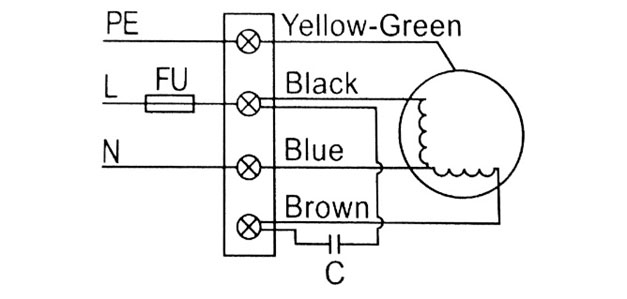

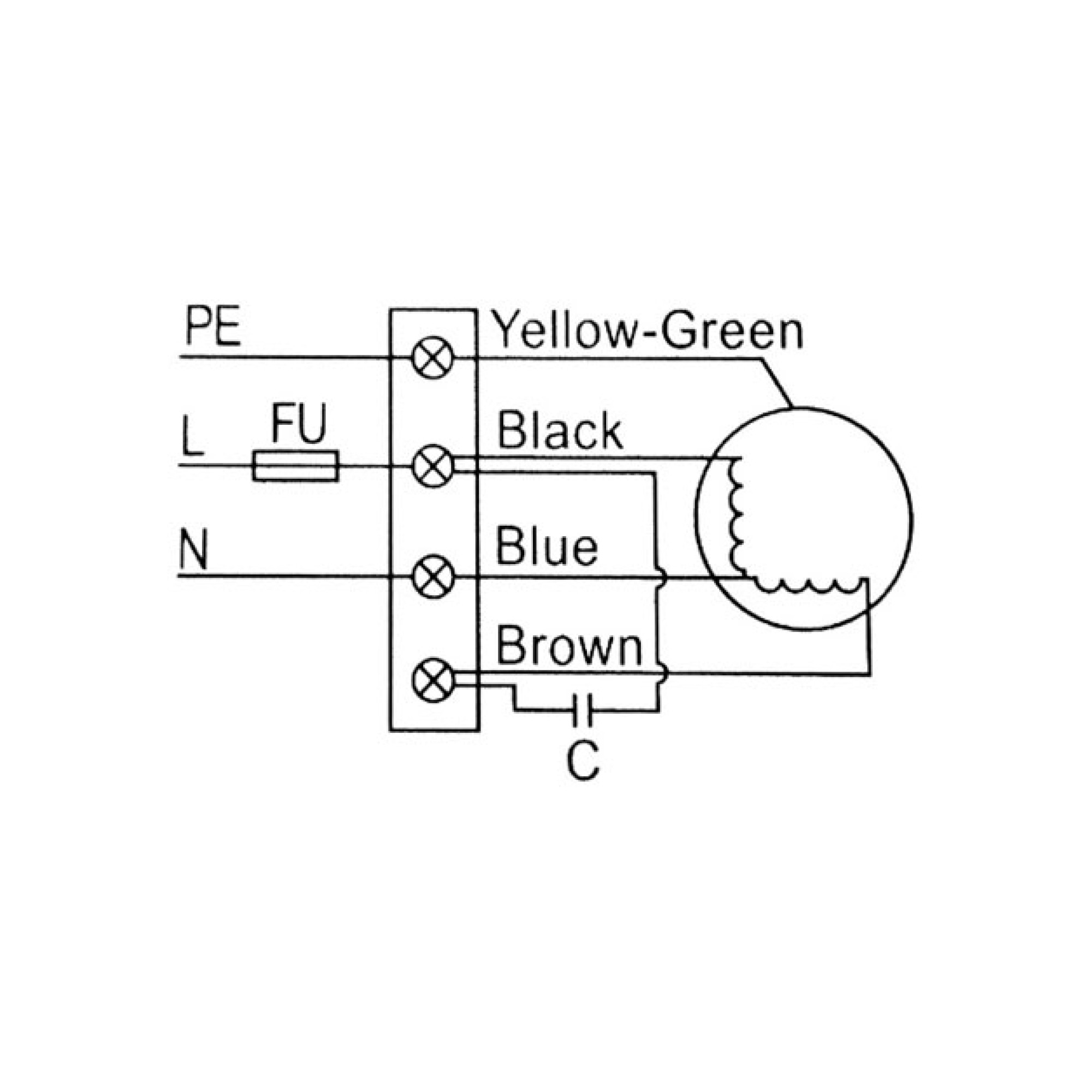

Схема подключения вентилятора ВКК

Документация

• ВКК - круглый канальный вентилятор (pdf., 267 Кб, 2019)
• Паспорт ВКК
