Алюминиевый воздушный клапан КВал 600*300

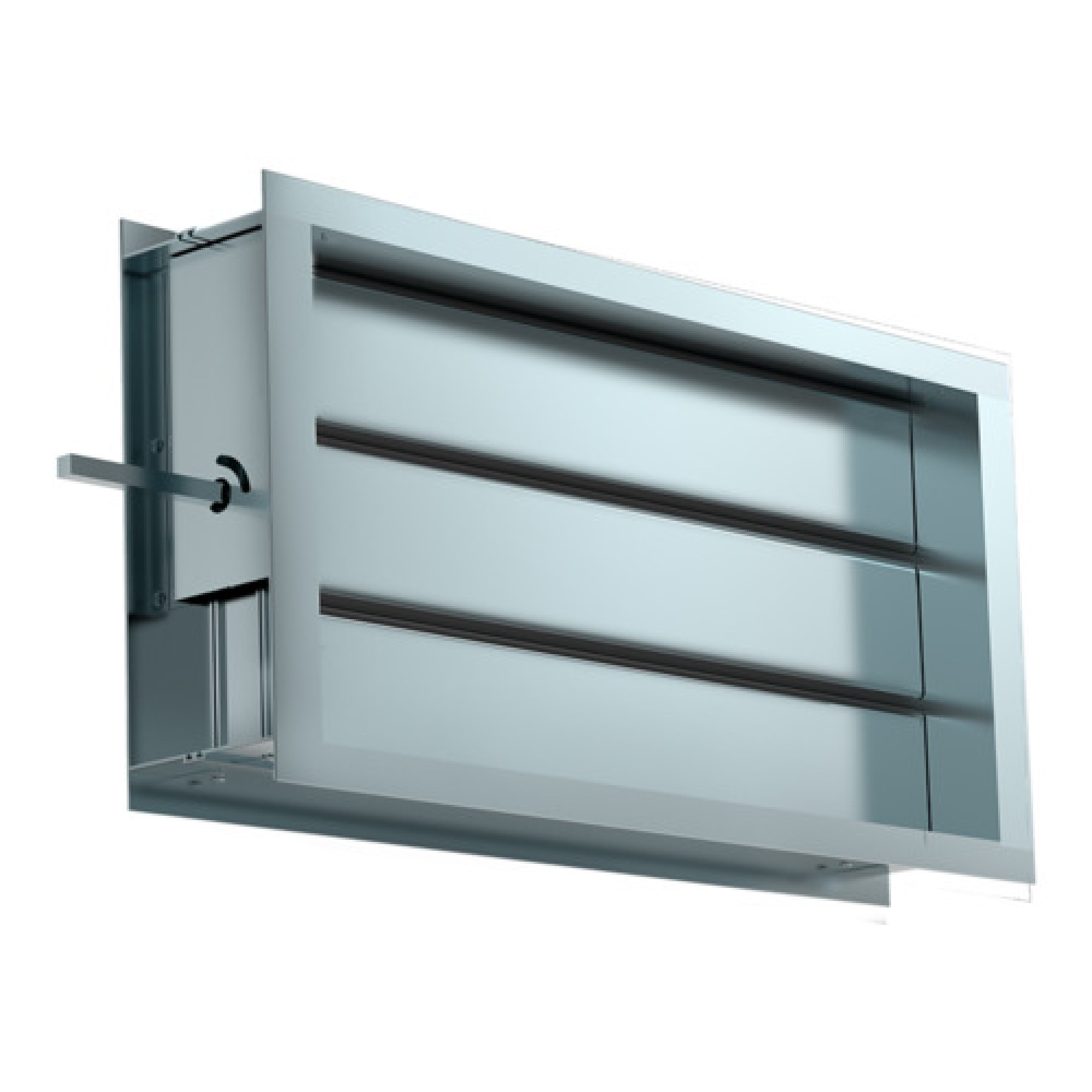

АЛЮМИНИЕВЫЙ ВОЗДУШНЫЙ КЛАПАН Клапан состоит из прямоугольного корпуса и установленных в него жалюзи, которые через систему зубчатых колес поворачиваются на требуемый угол. В качестве материала для изготовления корпуса и жалюзи применяются соответствующие алюминиевые профили. Конструктивно клапан исполняется только с прямоугольным сечением. Плотность закрытия заслонок достигается применением резиновых уплотнителей, находящихся в пазах корпуса и жалюзи. Прилегание жалюзи с боковыми стенками корпуса уплотняется пластиковыми вставками, служащих одновременно опорами подшипников скольжения жалюзи. При ручном регулировании, предусмотрена возможность фиксации заслонки в необходимом положении. Подпружиненный ручной привод без гайки-барашка обеспечивает фиксированные положения лопаток каждые 9˚ 30΄. КВАЛ может комплектоваться электромеханическим приводом  с возвратной пружиной или реверсивным без возвратной пружины. Обозначение клапана: КВАЛ АхВ- с указанием типа привода. Монтаж на воздуховоды выполняется через фланцевое соединение.

Воздушные клапаны КВАЛ, предназначены для перекрывания потока или регулирования расхода приточного, рециркуляционного или вытяжного воздуха и других невзрывоопасных и неагрессивных смесей.
Клапаны выполнены по единой конструктивной схеме, собираются из унифицированных элементов, могут изготавливаться, монтироваться и эксплуатироваться в любом пространственном положении. Поперечные сечения клапанов соответствуют поперечным сечениям воздуховодов.Габаритные и присоединительные размеры КВАЛ

Клапаны имеют любые размеры по ширине (размер А –размер параллельно осям вращения жалюзи) и фиксированный размерный ряд по высоте (размер В - перпендикулярно осям вращения лопаток) внутреннего сечения корпуса.
Фактический размер высоты внутреннего сечения клапана отличается от его типоразмера В на 11мм и равен (В+11).  Минимальный типоразмер В=100. Дальнейшие размеры идут с шагом 50 мм. Если типоразмер В оканчивается на 00, то жалюзи не выходят за пределы корпуса клапана, если на 50, то с одной стороны корпуса клапана будет вылет одной жалюзи на 42 мм.
Приводная ось клапана имеет квадратное сечение 12х12 мм и может быть расположена на любой боковой стороне. Управление воздушных клапанов КВАЛ осуществляется с помощью ручного или электрического привода.
