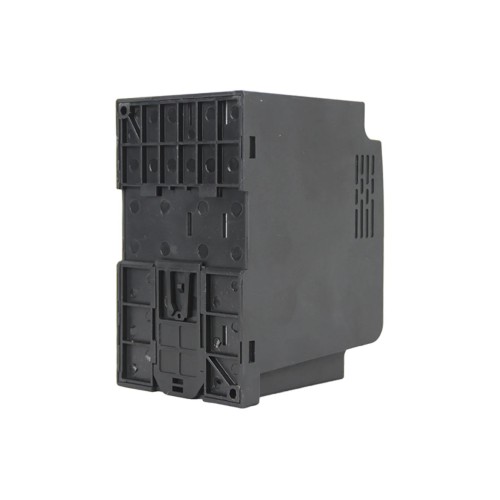

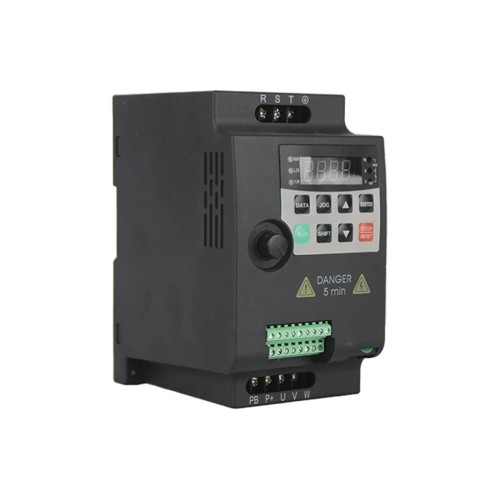

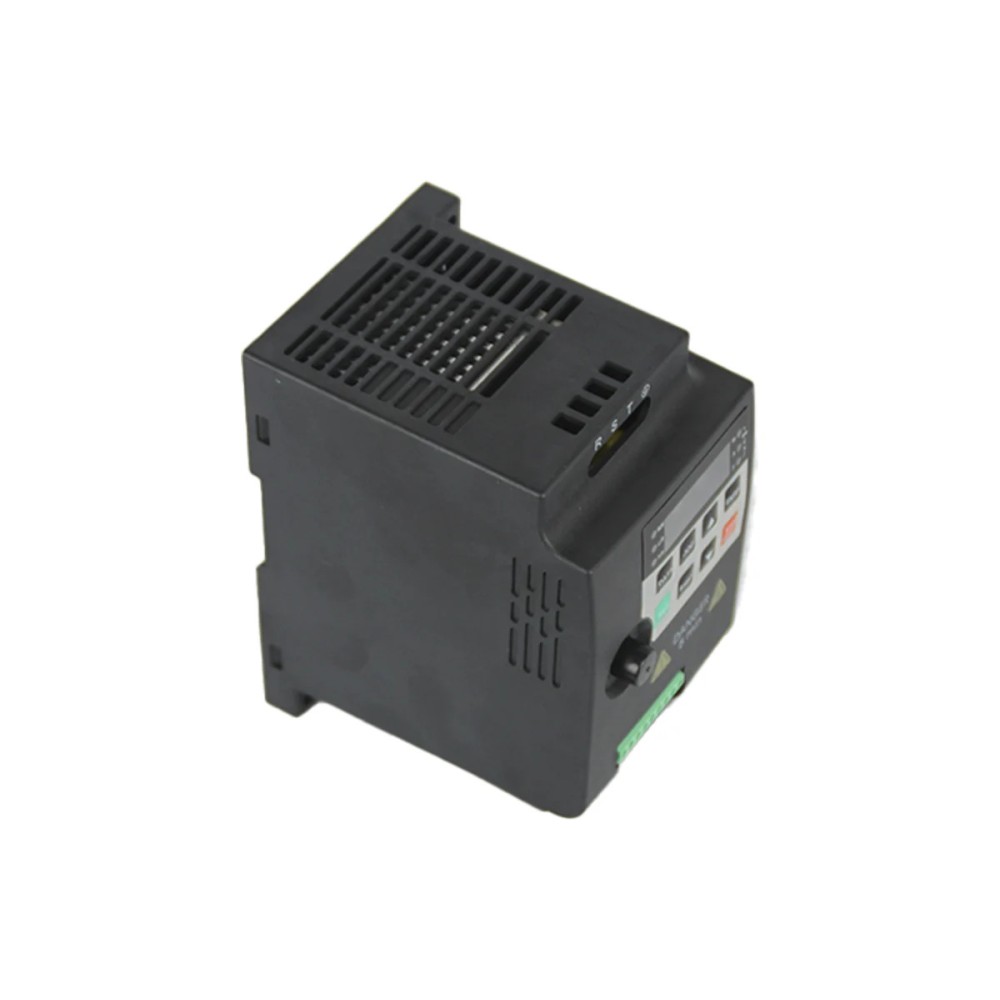

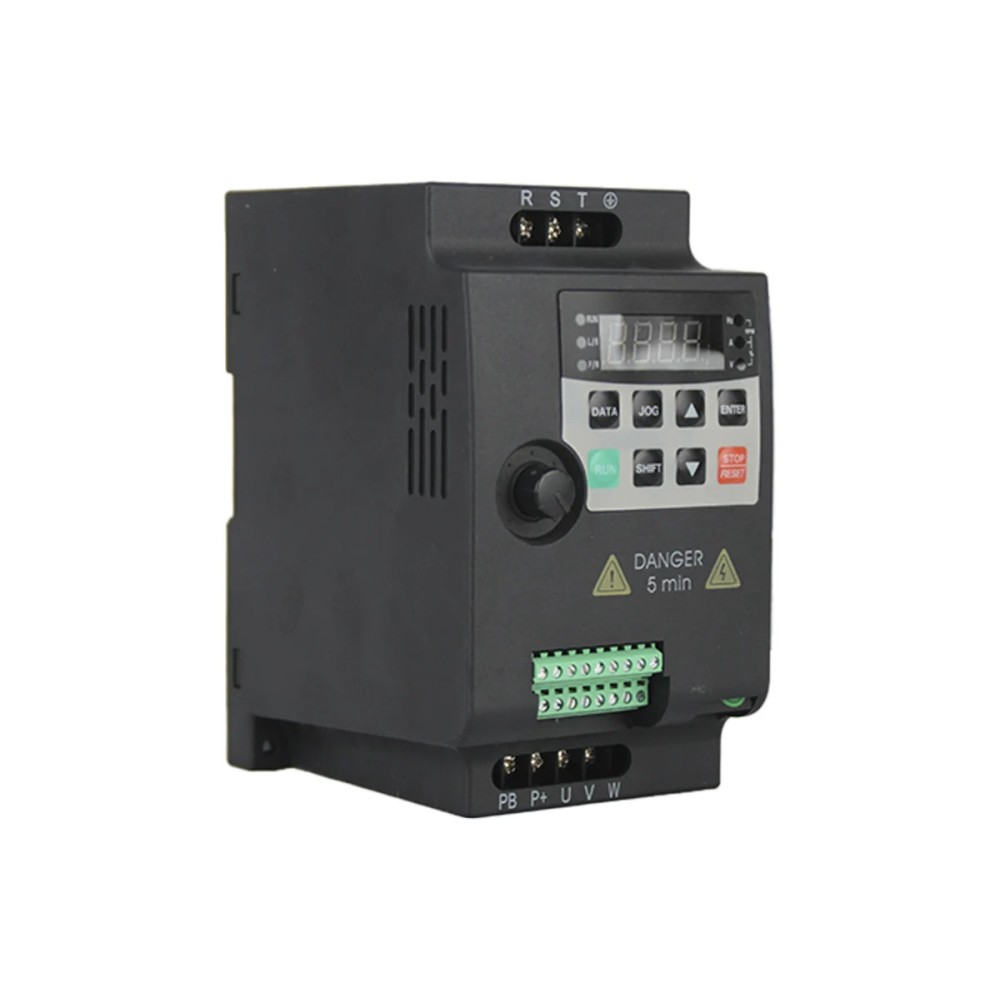

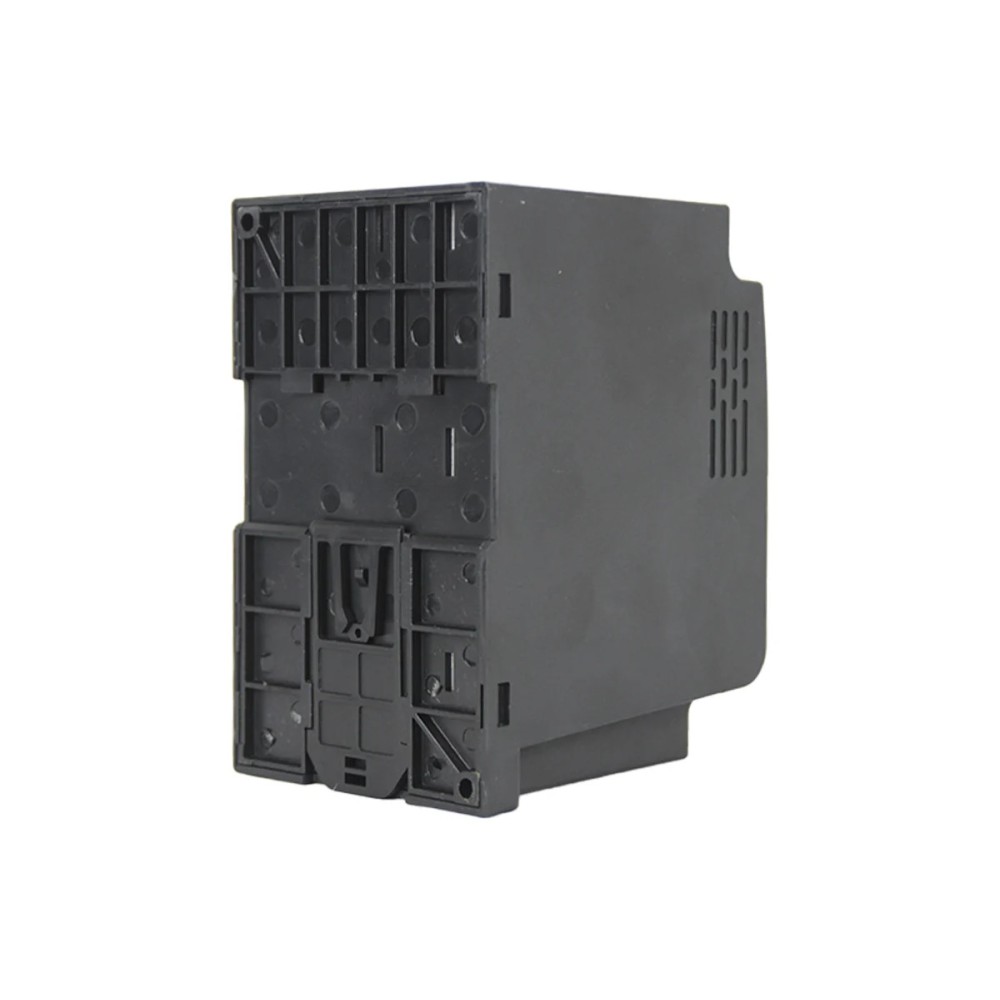

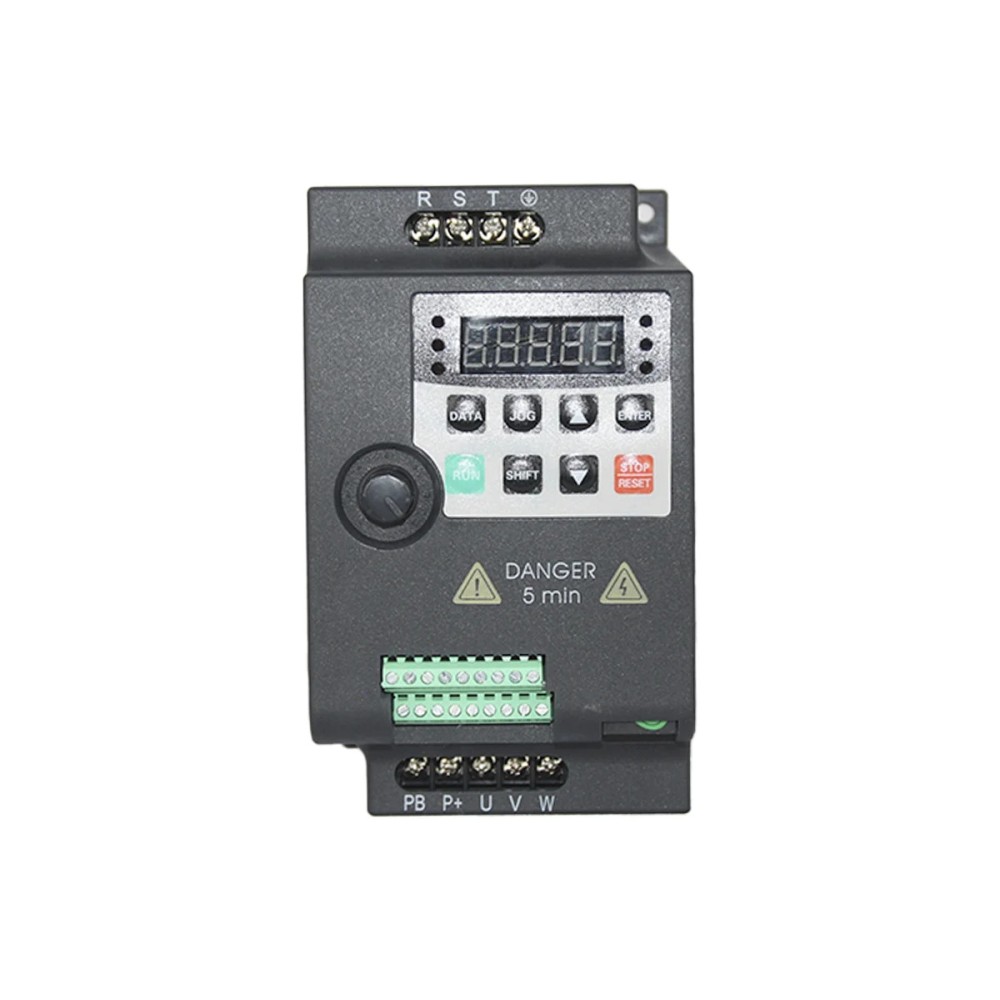

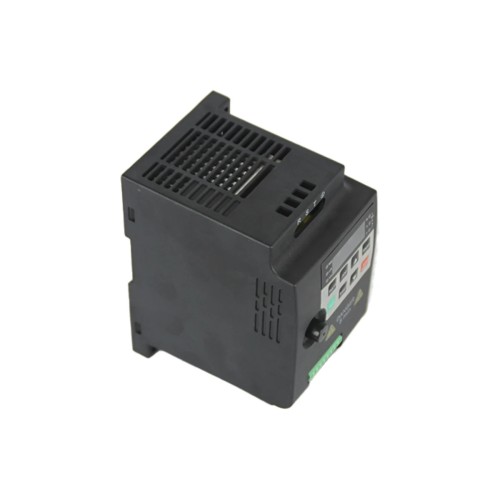

SN200-0R7GB-T4-0.75кВт 380В частотный преобразователь

SN200-0R7GB-T4-0.75кВт 380В частотный преобразователь

Основные параметры управления частотой

• Максимальная частота: Векторное управление: 0–300 Гц; Управление V/F: 0–3200 Гц.
• Несущая частота: 0.5 кГц – 16 кГц. Автоматическая регулировка несущей частоты по характеристикам нагрузки.
• Установка чисел: 0.01 Гц. Аналоговая установка: максимальная частота × 0.025%.

Способы управления

• Векторное управление открытого контура (SVC).
• Векторное управление закрытого контура (FVC).
• Управление V/F.

Моментные и скоростные характеристики

• Вращающий момент пуска:
  • Машина типа G: 0.5 Гц / 150% (SVC); 0 Гц / 180% (FVC).
  • Машина типа P: 0.5 Гц / 100%.
• Сфера регулирования скорости: 1:100 (SVC) / 1:1000 (FVC).
• Точность постоянной скорости: ±0.5% (SVC) / ±0.02% (FVC).
• Точность управления вращающего момента: ±5% (FVC).

Перегрузочная способность

• Машина типа G: номинальный ток 150% – 60 с; номинальный ток 180% – 3 с.
• Машина типа P: номинальный ток 120% – 60 с; номинальный ток 150% – 3 с.

Регулировка момента и V/F-кривые

• Подъем вращающего момента: автоматический подъем; ручной подъем 0.1%–30.0%.
• Кривая V/F: линейный тип; многоточечный тип; тип в N-ой степени (степень 1.2, 1.4, 1.6, 1.8, 2).
• Отделение V/F: полное отделение, половинное отделение.

Режимы разгона, замедления и торможения

• Кривая разгона и замедления: прямая линия или S-образная кривая. Четыре времени разгона и замедления.
• Диапазон времени разгона и замедления: 0.0–6500.0 с.
• Торможение постоянным током:
  • Частота торможения: 0.00 Гц – максимальная частота.
  • Время торможения: 0.0–36.0 с.
  • Величина тока: 0.0%–100.0%.

Режимы толчковой подачи и многоступенчатой скорости

• Управление подачей толчками: частота 0.00–50.00 Гц; время разгона/замедления 0.0–6500.0 с.
• Простой PLC, работа многоступенчатой скорости: до 16 ступенчатых скоростей через внутренний PLC или клеммы управления.

Встроенные функции управления и защиты

• Внутренний PID: для управления закрытым контуром в технологических процессах.
• Автоматическое регулирование напряжения (AVR): стабилизация выходного напряжения при изменении сетевого напряжения.
• Управление потерей скорости, сверхтоком и перенапряжением: автоматическое ограничение тока и напряжения для предотвращения отключений.
• Функция быстрого ограничения тока: минимизация неисправностей по сверхтоку.
• Ограничение и управление вращающим моментом: автоматическое ограничение момента (режим «экскаватор»); в режиме FVC возможно полноценное управление моментом.
• Не останавливается при мгновенном перерыве питания.
• Переключение электродвигателей.
• Управление по таймеру (в определенное время).

Источники частоты и синтез

• 10 вспомогательных источников частоты.
• Свободная точная настройка вспомогательной частоты и частотный синтез.

Интерфейсы и дискретные входы/выходы

• Цифровые входы: 5 зажимов, из них 1 поддерживает высокоскоростной импульсный вход до 100 кГц, 1 зажим поддерживает вход напряжения 0–10 В или вход тока 0–20 мА (для моделей 0.75–2.2 кВт аналоговый вход предварительно настроен на заводе как вход напряжения).
• Цифровой выход: 1 зажим.
• Релейный выход: 1 зажим.
• Аналоговый выход: 1 зажим, поддерживает выход тока 0–20 мА или выход напряжения 0–10 В (для моделей 0.75–2.2 кВт выход предварительно настроен на заводе как напряжение, изменение пользователем невозможно).

Сервисные функции

• Стандартный ModBus.
• Блокировка клавиш и выбор функций.
• Техника векторного управления током высокой характеристики для управления электродвигателем.

Условия эксплуатации и требования к месту установки

• Место применения: внутри помещений, без попадания солнечного света, без пыли, коррозионных газов, горючих газов, масляного тумана, водяного пара, капель воды и соленых брызг.
• Абсолютная высота: не более 1000 м над уровнем моря.
• Окружающая температура: от -10°C до +40°C (при температуре от +40°C до +50°C необходимо снижать номинальную нагрузку).
• Влажность: менее 95% RH без конденсации капель воды.
• Вибрация: менее 5.9 м/с² (0.6 g).
• Температура хранения: от -20°C до +60°C.

Защитные функции

• Встроенная защитная функция от сверхтока, перенапряжения и других аварийных режимов.
