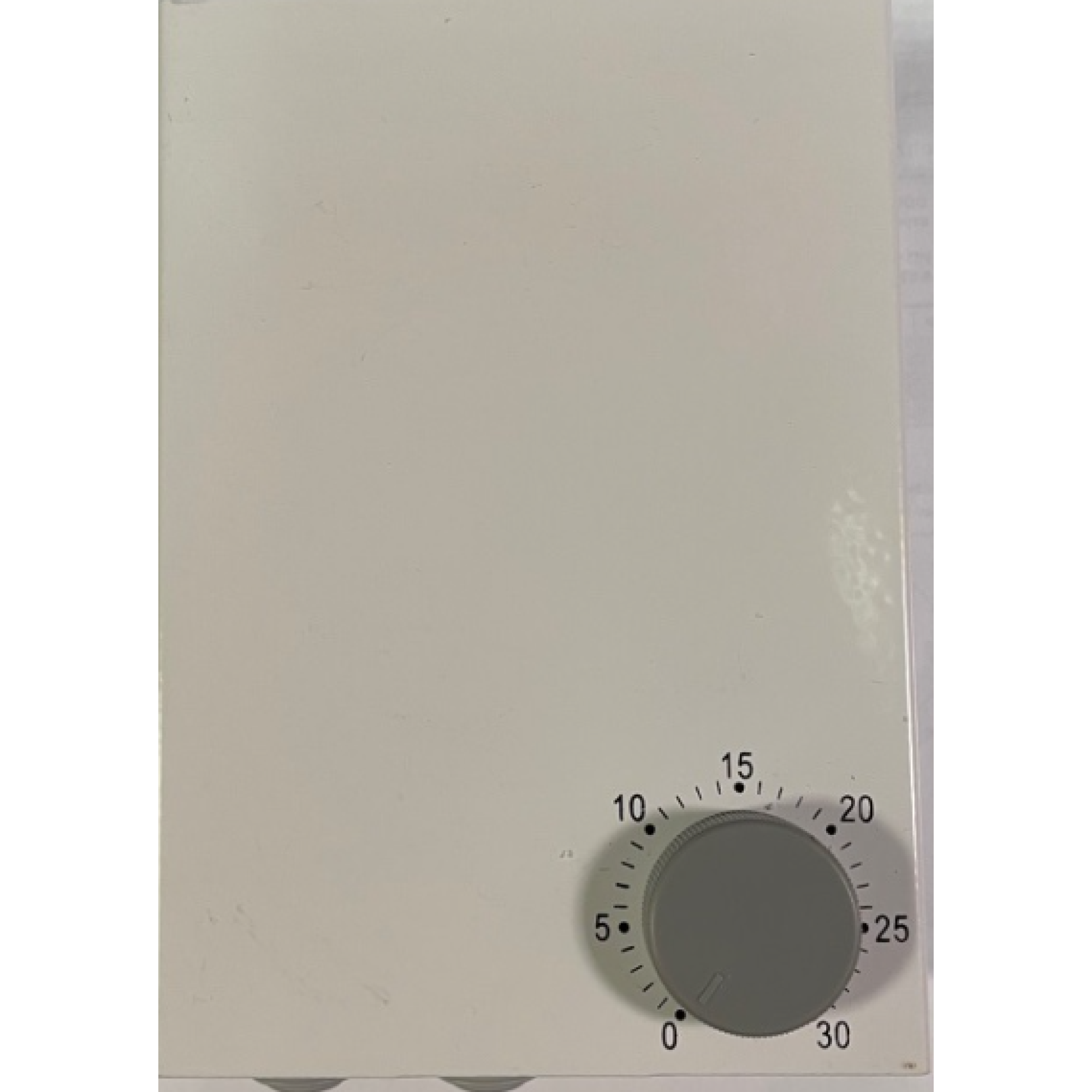

РТК-6 Регулятор температуры

Электронный регулятор мощности РТК 6 (аналог PULSER-M) предназначен для управления электрическими обогревателями 220В. Он может подключаться к однофазным или двухфазным обогревателям.

РТК 6 является функционально полным регулятором с встроенным термодатчиком и задатчиком.

Возможно подключение внешнего термодатчика и внешнего задатчика.


Максимальная мощность нагрузки 3,6 кВт (при напряжении 230 В) или 6,4 кВт (при напряжении 400 В).


Автоматическая адаптация функции управления, пропорциональное или пропорционально-интегральное регулирование.

Работа на нагрузку с напряжением 220/380 В без необходимости ручного выбора напряжения.

Регулируемая перенастройка на пониженную температуру в ночной период в диапазоне 0…10 (С от установленной дневной температуры.

Регулятор РТК 6 автоматически изменяет режим управления в соответствии с динамикой объекта регулирования.


Регулирование температуры в помещении

Для быстроизменяющейся температуры РТК 6 работает в режиме пропорционально-интегрального регулятора с фиксированной зоной пропорциональности 20 К и фиксированным временем возврата в исходное состояние, равным 6 минутам.


Регулирование температуры приточного воздуха

Для медленно изменяющейся температуры РТК 6 работает в режиме пропорционального регулятора с фиксированной зоной пропорциональности 2 К.


Регулируемая перенастройка на пониженную температуру в ночной период

С помощью внешнего устройства управления РТК 6 может перенастраиваться на пониженную температуру в ночной период. При срабатывании этого устройства температурная настройка регулятора снижается на заданную величину в диапазоне 0…10 (С.

Управление электрообогревателями, мощность которых превышает предельно допустимую для регулятора РТК 6


Электронный регулятор мощности РТК 6 предназначен для управления электрическими обогревателями 220В. Регулятор может подключаться к однофазным или двухфазным обогревателям. РТК 6 является функционально полным регулятором с встроенным термодатчиком и задатчиком температуры. Возможно подключение внешнего датчика температуры и управление регулятором мощности выносными задатчиками температуры.


Электронный регулятор мощности РТК 6 на 220В осуществляет поддержание температуры  за счет включения/выключения нагревателей при непрерывном сравнении заданной температуры и температуры датчика (канального /Встроенного) приточного воздуха (канальный датчик TG-K330 опция). Переключение нагрузки производится симисторами в тот момент, когда ток и напряжение на нагревателе равно нулю. Это исключает возникновение электромагнитных помех. Максимальная мощность нагрузки 3,6 кВт (при напряжении 230 В) или 6,4 кВт (при напряжении 400 В).

Схема подключения регулятора температуры задатчика температуры TBI-30 и канального датчика TGK
