Канал круглый антибактериальный и антистатический 75 мм х 50 м ZernFast RK 75/50 01

Канал круглый антибактериальный и антистатический 75 мм х 50 м ZernFast RK 75/50 01

Круглый вентиляционный канал ZERNBERG ZernFast RK 75/50 01 предназначен для транспортировки воздуха в системах приточно-вытяжной вентиляции квартир, частных домов и других жилых помещений. Канал имеет наружный диаметр 75 мм, внутренний диаметр 63,3 мм и поставляется бухтой длиной 50 метров.

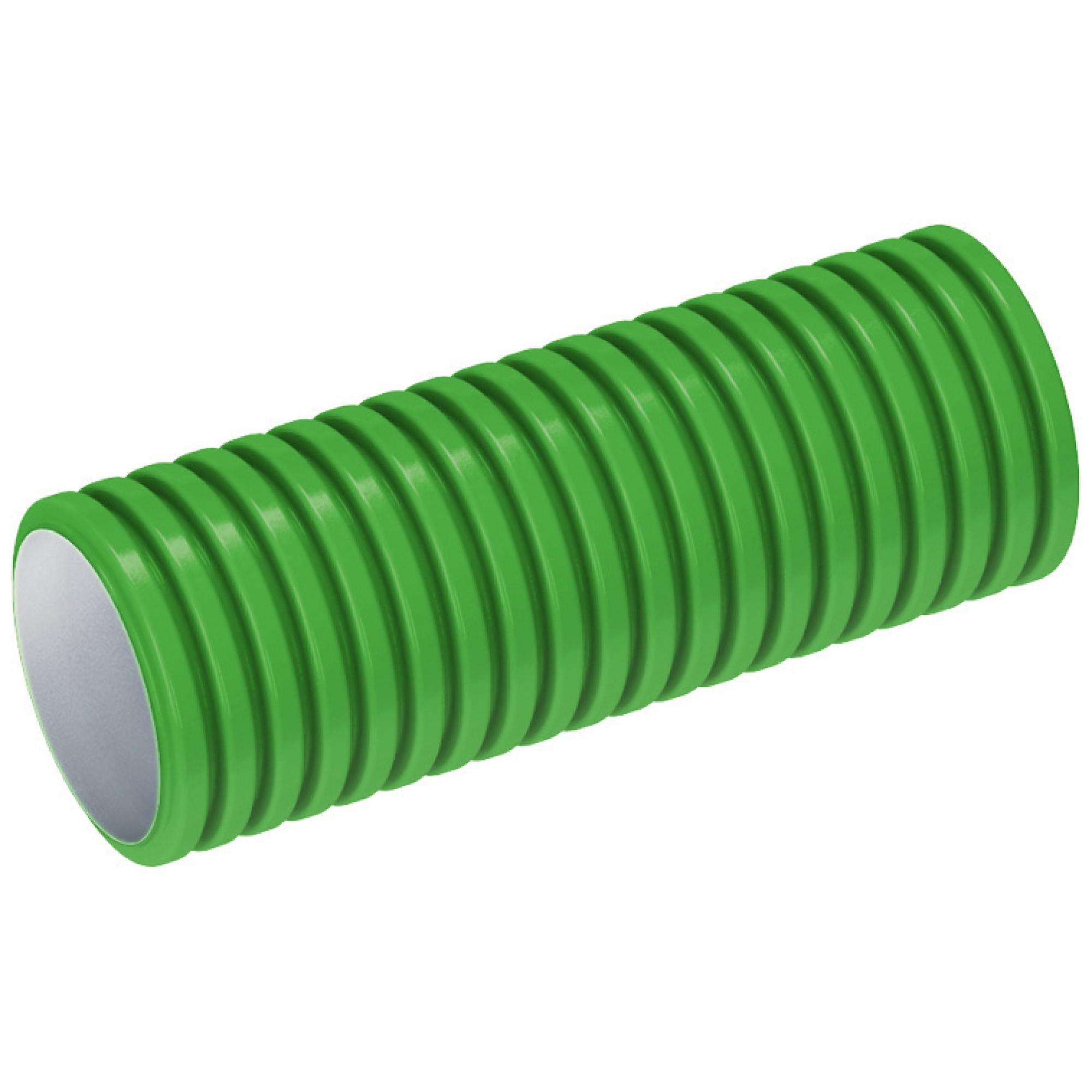

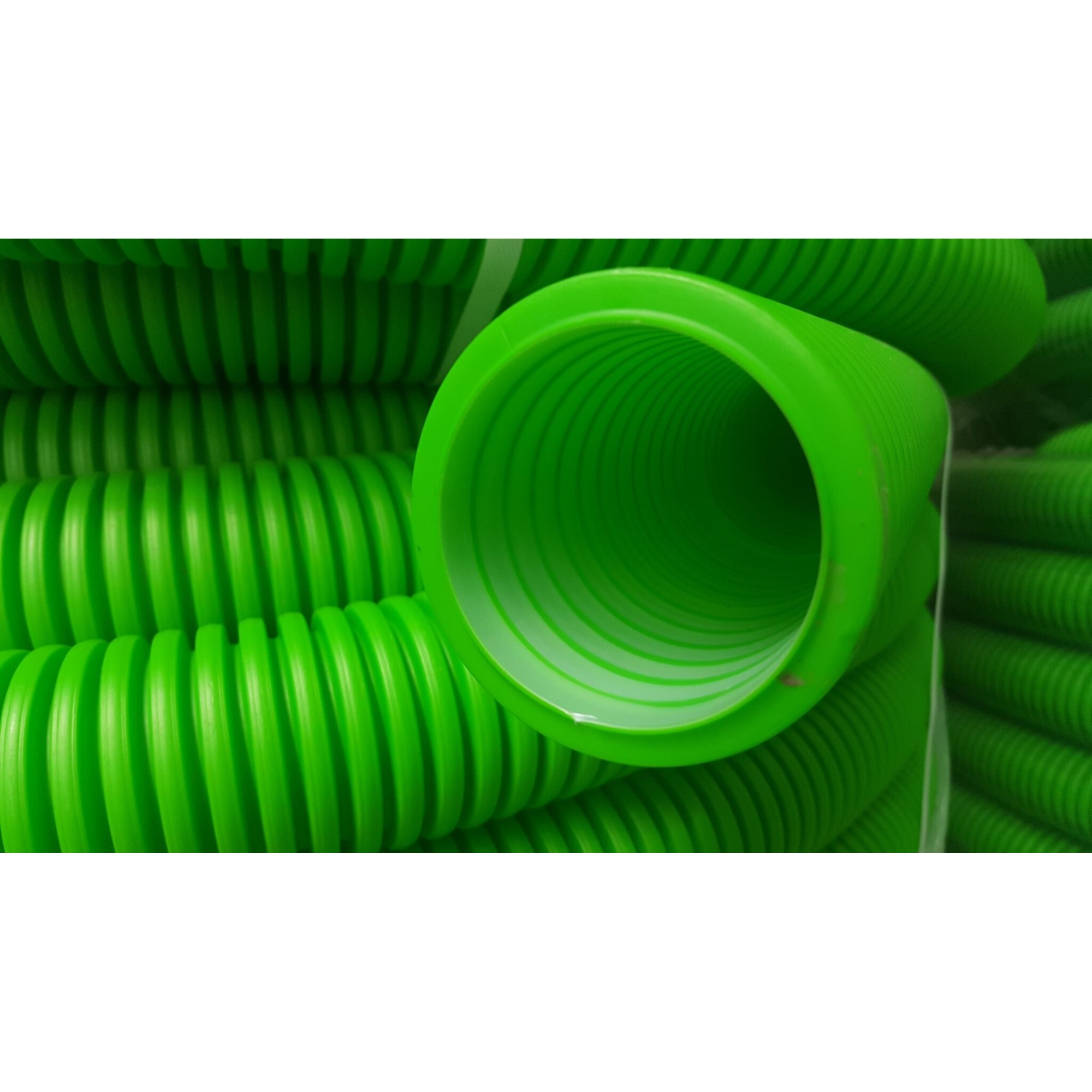

Модель выполнена из полиэтилена высокой плотности HDPE. Наружная поверхность имеет гофрированную структуру, которая повышает механическую жесткость канала и позволяет использовать его при скрытом монтаже в строительных конструкциях. Внутренняя поверхность выполнена гладкой, что уменьшает аэродинамическое сопротивление, снижает накопление загрязнений и облегчает очистку вентиляционной системы.

Исполнение 01 обладает антибактериальными и антистатическими свойствами. Антистатическая поверхность уменьшает притяжение пыли, а антибактериальное исполнение рассчитано на более гигиеничную эксплуатацию воздухораспределительной сети. Канал применяется как магистральный элемент распределительной вентиляции и может прокладываться в полу, стене или потолке.

Преимущества ZernFast RK 75/50 01

• антибактериальное исполнение;
• антистатические свойства внутренней поверхности;
• наружный диаметр 75 мм и внутренний диаметр 63,3 мм;
• бухта длиной 50 метров;
• гладкая внутренняя поверхность для уменьшения сопротивления воздушному потоку;
• гофрированная наружная поверхность для повышения жесткости;
• изготовлен из прочного и эластичного HDPE;
• кольцевая жесткость 8 кН/м² по EN ISO 9969;
• радиус изгиба 150 мм;
• рабочая температура перемещаемого воздуха от -20 до +60 °C;
• подходит для скрытой прокладки в полу, стене и потолке;
• может использоваться в приточных и вытяжных ветвях вентиляционной системы;
• позволяет формировать длинные трассы с минимальным количеством соединений.

Монтаж и эксплуатация

Канал прокладывается от распределительных коллекторов к приточным или вытяжным воздухораспределительным устройствам. Благодаря гибкости трассу можно выполнять с плавными поворотами без большого количества фасонных элементов. Минимальный рекомендуемый радиус изгиба составляет 150 мм.

При скрытом монтаже необходимо надежно зафиксировать канал, исключить его чрезмерное сдавливание и соблюдать допустимый радиус поворота. Гофрированная наружная стенка рассчитана на внешние нагрузки, однако при заливке строительными смесями необходимо исключить смещение и локальную деформацию трубы.

Для снижения потерь давления рекомендуется избегать лишних изгибов и использовать максимально плавную трассировку. При подборе количества каналов следует учитывать необходимый расход воздуха, длину линии и расчетное аэродинамическое сопротивление.

Технические характеристики

Расход воздуха

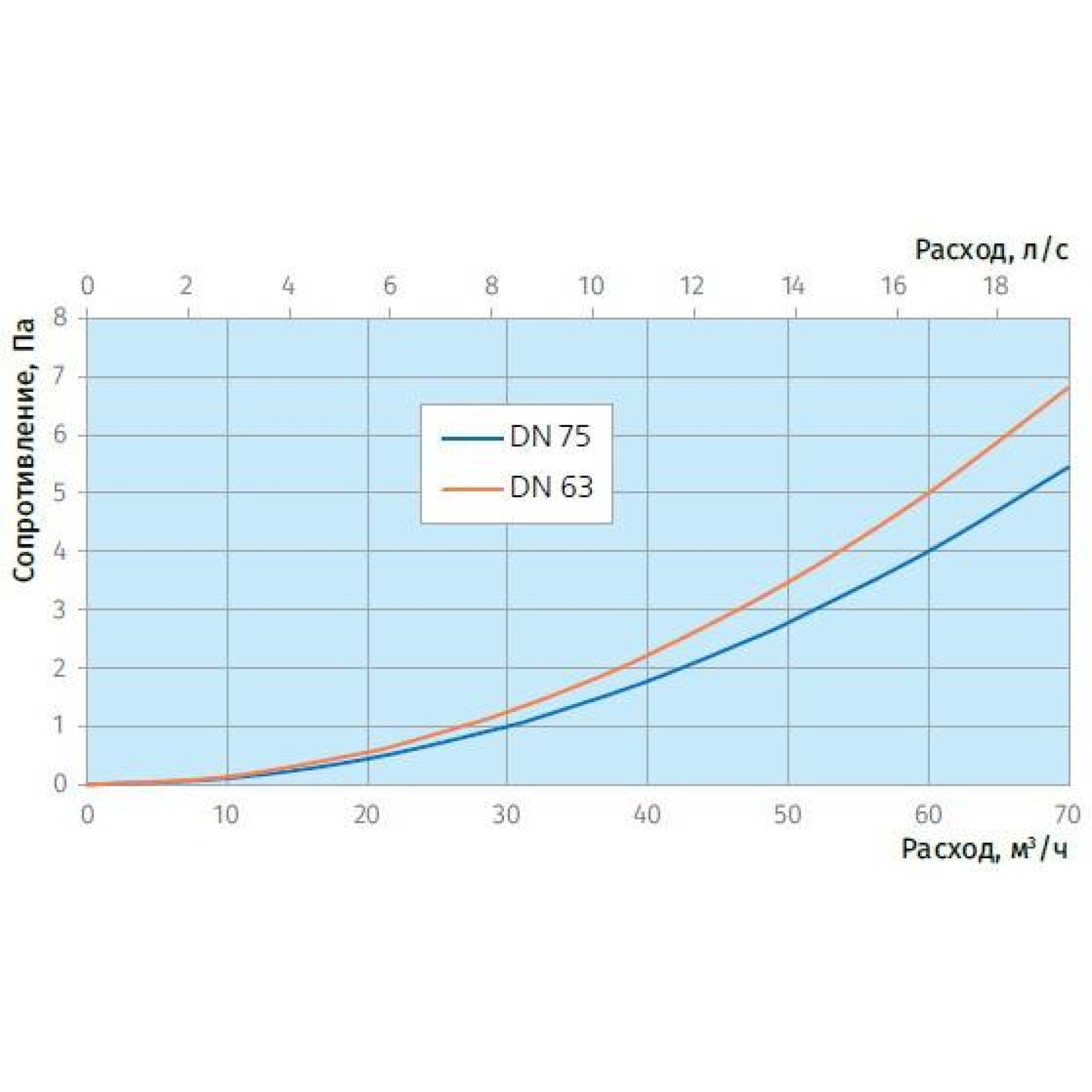

Сопротивление канала

Подбор и применение

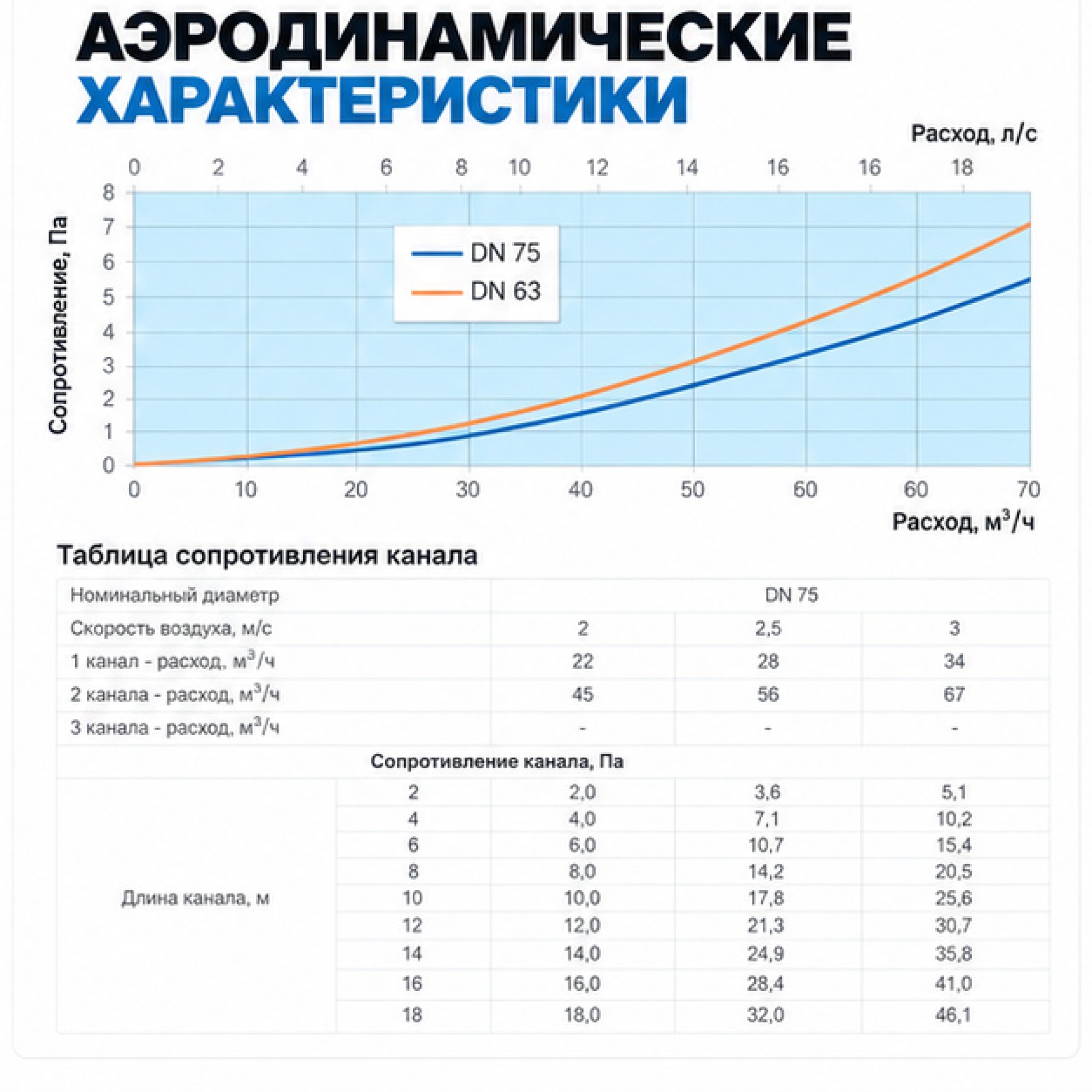

Для одного канала DN75 расчетный расход составляет примерно 22 м³/ч при скорости 2 м/с, 28 м³/ч при 2,5 м/с и 34 м³/ч при 3 м/с. Если требуемый расход выше, к одному помещению могут прокладываться два параллельных канала: их суммарная производительность составляет примерно 45–67 м³/ч в зависимости от скорости воздуха.

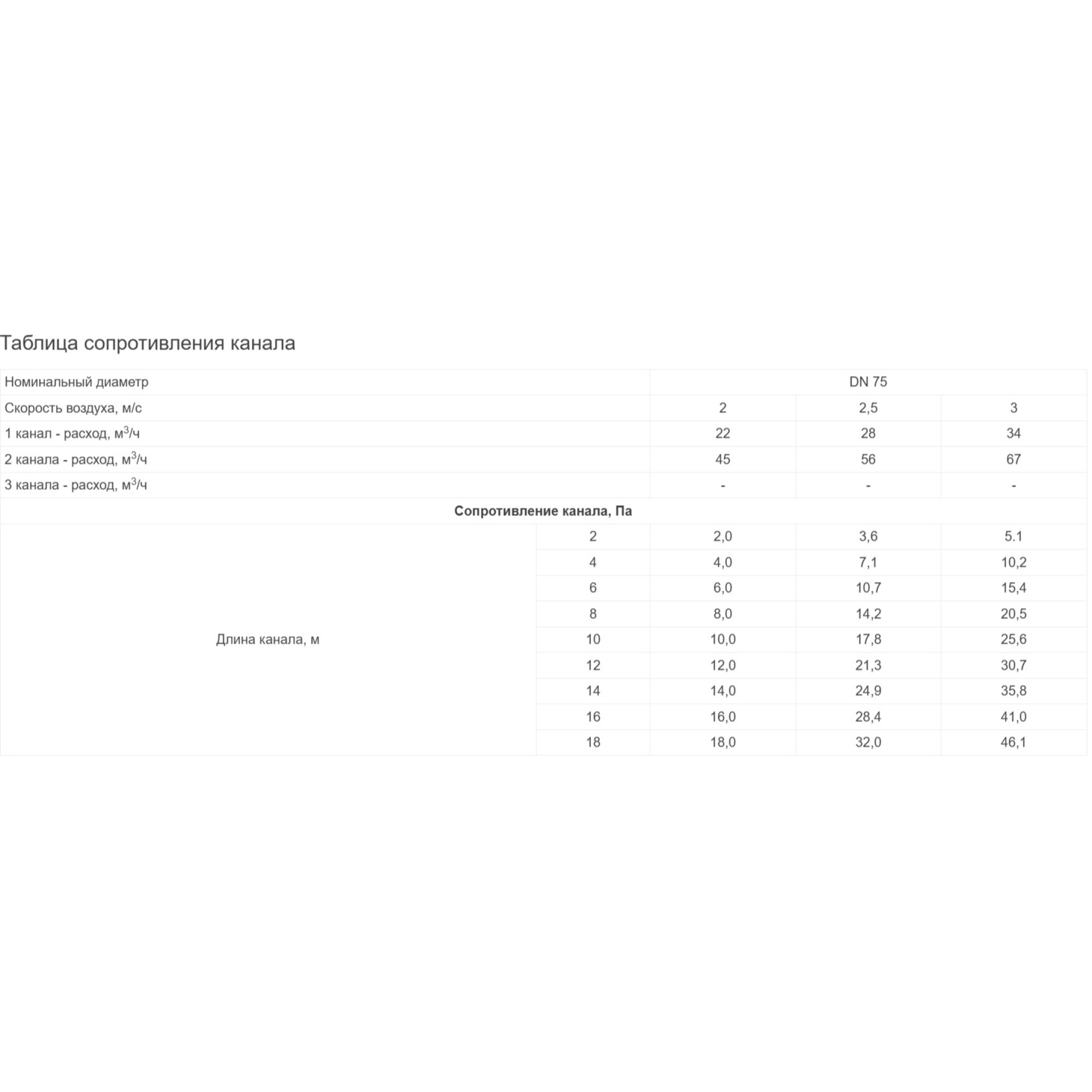

При проектировании необходимо учитывать не только расход, но и длину трассы. Например, для линии длиной 10 м сопротивление самого канала составляет около 10 Па при скорости 2 м/с, 17,8 Па при 2,5 м/с и 25,6 Па при 3 м/с. К этим значениям необходимо добавить сопротивление коллекторов, адаптеров, решеток и других элементов вентиляционной системы.
