Диффузор DK фланец D150 сетка D200 пластик ERA

Диффузор DK фланец D150 сетка D200 пластик ERA

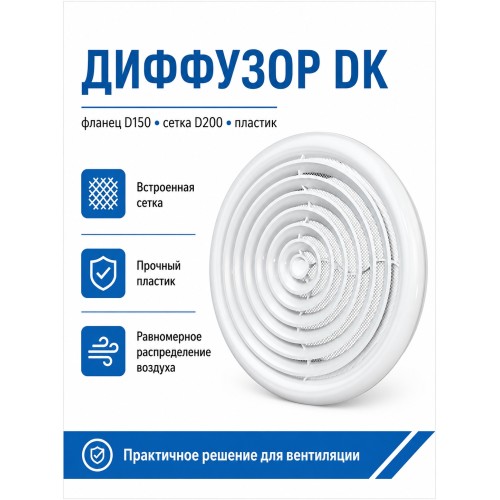

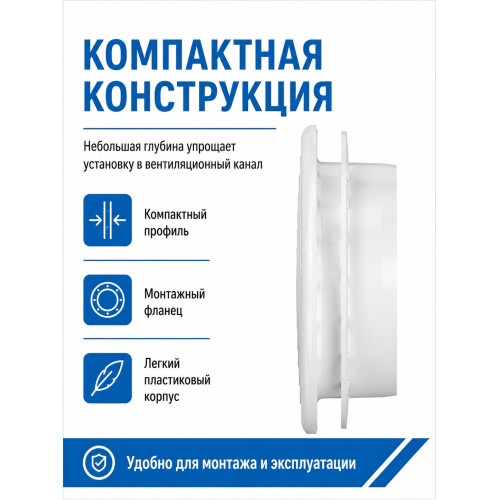

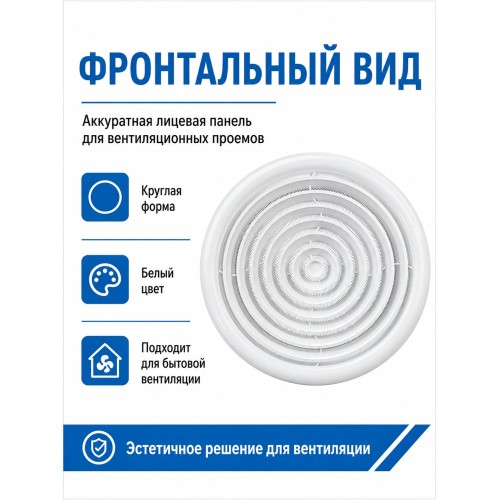

Приточно-вытяжной диффузор ERA серии DK предназначен для равномерного распределения воздуха в системах вентиляции. Модель 15DK оснащена монтажным фланцем диаметром 150 мм, антимоскитной сеткой и стопорным кольцом. Лицевая часть имеет размер 200×200 мм, а общая глубина изделия составляет 65 мм.

Диффузор может использоваться как в приточных, так и в вытяжных вентиляционных системах. Конструкция обеспечивает равномерное распределение воздушного потока по помещению и подходит для установки в стену, подвесной потолок и потолочные вентиляционные системы.

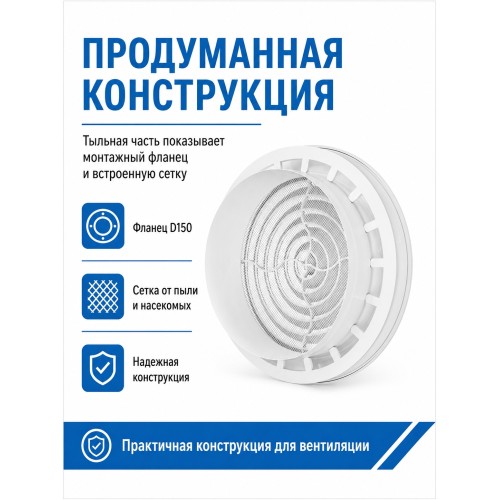

Разборная конструкция облегчает техническое обслуживание. Лицевая панель с сеткой снимается с установленного фланца, поэтому для очистки антимоскитной сетки и внутренних элементов не требуется демонтировать всю конструкцию.

Стопорное кольцо входит в комплект поставки и изготовлено из полипропилена. Оно помогает надежно фиксировать диффузор, упрощает соединение с гибкими воздуховодами и особенно удобно при монтаже в подвесные потолки.

Преимущества ERA DK 15DK

• для приточно-вытяжных вентиляционных систем;
• равномерное распределение воздуха по помещению;
• антимоскитная сетка;
• монтажный фланец диаметром 150 мм;
• стопорное кольцо в комплекте;
• подходит для соединения с гибкими воздуховодами;
• разборная конструкция для удобного обслуживания;
• настенное и потолочное размещение;
• возможность крепления саморезами;
• возможность монтажа с помощью клея;
• легкий влагостойкий пластиковый корпус;
• гарантия производителя — 2 года.

Монтаж и эксплуатация

Для монтажа необходимо снять лицевую панель с антимоскитной сеткой и закрепить фланец на стене или потолке. Крепление может выполняться саморезами через предусмотренные монтажные точки. После установки фланца лицевая панель устанавливается обратно и фиксируется на корпусе.

Стопорное кольцо облегчает соединение диффузора с гибким воздуховодом диаметром 150 мм и помогает обеспечить устойчивую фиксацию конструкции. Такое решение удобно при монтаже в подвесные потолки, в том числе потолочные системы типа Armstrong.

Для поддержания нормальной производительности вентиляции рекомендуется периодически очищать лицевую решетку и антимоскитную сетку от пыли. Благодаря съемной конструкции обслуживание выполняется без демонтажа монтажного фланца.

Технические характеристики

Подбор размера

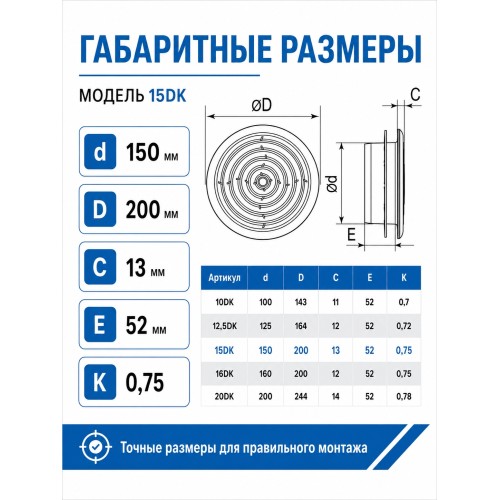

Модель 15DK предназначена для подключения к круглому вентиляционному каналу или гибкому воздуховоду диаметром 150 мм. Установочный и внешний диаметр фланца составляет 150 мм. Лицевая часть диффузора имеет размер 200×200 мм, поэтому перед монтажом необходимо убедиться, что вокруг вентиляционного отверстия достаточно свободного пространства для установки панели.
